أكياس الدراجة المقاومة للماء OEM مع تصميم مخصص

تقوم شركة Sealock بتطوير أكياس الدراجات المقاومة للماء من OEM لتصميم مخصص للعلامات التجارية لركوب الدراجات وملصقات تعبئة الدراجات والموزعين من المصانع في الصين وفيتنام. تختلف حقائب الدراجات عن كل فئة أخرى من الحقائب من ناحية واحدة تشكل عملية التطوير بأكملها: يجب أن يتناسب المنتج مع آلة معينة، ولا يوجد إطاران بنفس الشكل. القماش الخشن يناسب أي شخص. تتناسب حقيبة الإطار مع نموذج إطار واحد بحجم واحد - مما يجعل التطوير المخصص في هذه الفئة مشكلة هندسية قبل أن يكون مشكلة في المواد.

1. الشركة والشروط

قامت شركة Sealock (YiFuLong Outdoor Gear Co., Ltd.) ببناء أكياس مقاومة للماء لأكثر من 20 عامًا، وتنتج للعلامات التجارية الدولية المخصصة للأماكن الخارجية وركوب الدراجات بما في ذلك KAILAS، وOSPREY، وHelly Hansen، وCHUMS.

• مرافق:دونغقوان، الصين | مدينة هوشي منه، فيتنام - يتوفر أي من الطرازين في أي طراز
• إنتاج:اللحام عالي التردد 27.12 ميجا هرتز والخياطة الصناعية كورش عمل منفصلة في نفس طابق الإنتاج
• موك:300 قطعة لكل موديل |العينات:7-15 يومًا |حجم كبير:30-45 يوما
• الشهادات:ISO 9001، BSCI، سميتا، HIGG، GRS، المسح الضوئي

2. حقيبة الإطار هي أصعب مهمة مخصصة في فئتها

يتم تركيب حزم السرج وأكياس المقود وأكياس الأنبوب العلوي على أجزاء موحدة - تختلف أعمدة المقاعد والقضبان وأنابيب الرأس بشكل أقل بكثير من مثلثات الإطار. يجب أن تملأ حقيبة الإطار مساحة محددة بثلاثة أنابيب تتغير زواياها وأطوالها مع كل نموذج وكل حجم داخل هذا النموذج، مع تنظيف حوامل قفص الزجاجات، ومحطات الكابلات، ومشابك derailleur، وأي حقيبة أخرى مربوطة بالفعل بالدراجة.

وهذا هو السبب في أن العلامة التجارية للدراجات التي تقوم بتكليف ملحقاتها الخاصة تتمتع بميزة لا يمكن لمورد الحقائب العامة أن يضاهيها: فهي تمتلك هندسة الإطار. تتناسب الحقيبة المقطوعة وفقًا لأحجام الإطارات الخاصة بالعلامة التجارية مع الفجوات والتدليك والاحتكاك العالمي - وهي منتج لا يمكن بيعه إلا للعلامة التجارية.

3. كيف يتم التقاط قالب الإطار

تم إنشاء طريقتين في الصناعة، وكلاهما يعمل على تطوير OEM:

• التتبع الجسدي.يتم لصق البطاقة على الإطار ويتم رسم الحافة الداخلية للمثلث بأكبر قدر ممكن، ثم يتم قصها واختبارها قبل قياس كل حافة وكتابتها على القالب. تظل الطريقة الأكثر دقة ولا تزال مفضلة لدى العديد من المصنعين.
• نمذجة التصوير الفوتوغرافي.يتم تحويل الصورة الفوتوغرافية المعايرة - إطار تم التقاطه بشكل مربع باستخدام مسطرة أو شريط في مستوى الإطار - إلى قالب في البرنامج. إنه أسرع، ويعمل عن بعد، وهذه هي الطريقة التي تتم بها معظم عمليات التطوير الحديثة.

وفي كلتا الحالتين، يجب التقاط نفس التفاصيل وإلا فإن العينة الأولى ستكون مناسبة بشكل سيئ:

• يتصاعد قفص الزجاجة,لذلك لا تستقر مواضع الأشرطة عليها ولا يزال من الممكن إزالة الزجاجات - بالنسبة للأكياس نصف الإطار، يجب تركيب الأقفاص والزجاجات الأكبر حجمًا قبل أخذ القالب.
• توقف الكابلات والمنافذ والمشابك derailleur،والتي تملي المكان الذي يجب أن يتم فيه إراحة جسم الكيس.
• أي حقيبة أخرى في النظام.إذا كان سيتم تركيب حقيبة أنبوبية علوية، فقم بتركيبها أولاً ووضع علامة على أشرطتها على القالب حتى لا يتقاتل الاثنان على نفس نقاط التثبيت.

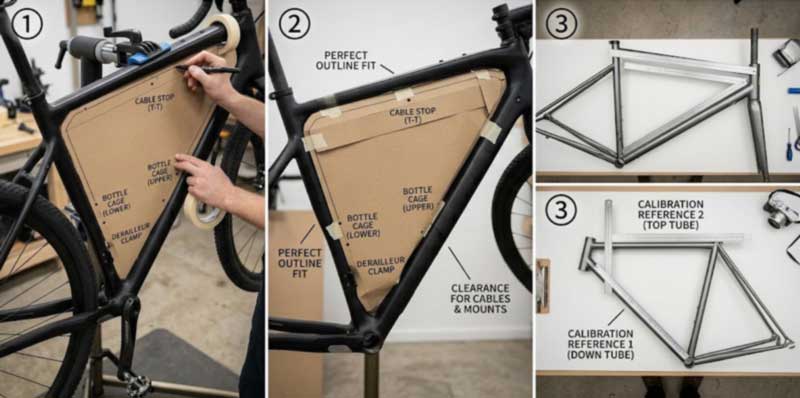

الشكل 1: عند إنشاء الرسم، قم بتسجيل فتحات تثبيت قفص الزجاجات، ومحطات الكابلات، ومشابك derailleur، وأشرطة الأكياس الأنبوبية العلوية المثبتة مسبقًا معًا؛ وإلا فإن العينة الأولى بالتأكيد لن تناسب بشكل صحيح.

4. من قالب واحد إلى نطاق الإنتاج

هذه هي الخطوة التي تصبح فيها الحقيبة المخصصة لمرة واحدة برنامجًا قابلاً للتصنيع، وحيث تقلل معظم العلامات التجارية من أهمية العمل. نموذج الإطار الواحد بأربعة أحجام هو أربعة أنماط، وليس نمطًا واحدًا - وتخطط العلامة التجارية التي لديها ثلاثة نماذج إطارات بأربعة أحجام لبرنامج مكون من اثني عشر نمطًا.

ثلاث طرق لإبقاء ذلك تحت السيطرة:

• إنشاء مكتبة القوالب.يحتفظ المصنعون الراسخون بمئات من قوالب الإطارات في الملف، لذا فإن النموذج المتكرر أو المجاور هو تعديل للنمط وليس تطويرًا جديدًا. وينطبق الشيء نفسه على كتالوج العلامة التجارية الخاصة عبر سنوات الطراز.
• الصف بدلا من إعادة الرسم.عندما تشترك عائلة الإطار في الشكل الهندسي بشكل متناسب، يمكن تصنيف الأنماط عبر الأحجام بدلاً من تصميمها بشكل فردي، مما يقلل وقت التطوير بشكل كبير.
• عرض نصف الإطار إلى جانب الإطار الكامل.تتحمل الحقيبة نصف الإطار تباينًا هندسيًا أكبر بكثير من الحقيبة ذات الإطار الكامل، لذا فهي تغطي العديد من أحجام الإطارات من نمط واحد - غالبًا ما يكون الاختيار الصحيح لوحدة تخزين SKU، مع تخصيص الإطار الكامل للنماذج البطلة.

الحجم ليس هو القيد على هذا بمجرد تسوية الأنماط. تعمل منصة الأكياس ذات الإطار المصنوع من مادة TPU 600D على إنتاج 50000 قطعة شهريًا، لذا فإن العلامة التجارية التي تغطي العديد من نماذج الإطارات عبر الأحجام تكون محدودة بزمن تطوير النمط بدلاً من سعة الخط - وهي حجة أخرى لبناء مكتبة قوالب مبكرًا وتصنيفها حيثما تسمح الهندسة بذلك.

5. هندسة العرض: التفاصيل التي تقرر ما إذا كان الركاب سيستخدمونها أم لا

يعد عرض حقيبة الإطار قرارًا هندسيًا حقيقيًا وليس تفضيلًا للسعة، لأن ركبتي الراكب تمر على جانبيها في كل حركة على الدواسة. المتغيرات:

• محركات الأقراص من نوع الإطار مسموح بها بالعرض.يقع المثلث السفلي والأطول للإطار الجبلي بعيدًا عن مسار الركبة، لذا يمكن أن تكون الحقيبة أوسع؛ يحتاج إطار الحصى أو الطريق إلى ملف تعريف أضيق لتجنب الاحتكاك.
• تفتق مقابل ضئيلة.الحقيبة المدببة تكون أوسع في المنتصف وتضيق باتجاه العمود الفقري. يحافظ المظهر الجانبي النحيف على عرض ثابت من الأمام إلى الخلف للركاب ذوي الوقفة الضيقة أو تاريخ ملامسة الركبة. يقدم كلاهما في نطاق يغطي كلا النوعين من الراكبين من منصة واحدة.
• السيطرة على الانتفاخ.تنتفخ الحقيبة المعبأة على نطاق أوسع من عرضها الاسمي، والحاجز الداخلي هو ما يحد من ذلك في الحقائب الأكبر حجمًا - بدون واحدة، تصبح الحقيبة ذات الإطار الكبير مشكلة في الركبة بمجرد امتلاءها.
• عرض العمود الفقرييتم تحديده بشكل منفصل عن العرض الإجمالي، لأنه يحدد الخلوص مقابل الأنابيب نفسها.

6. مواصفات مستوى المكونات

يجب أن يصل ملخص حقيبة الدراجة المخصصة إلى مستوى المكونات، نظرًا لأن العديد من الخيارات تعتمد على الحجم وليس على التفضيل:

• تحجيم السوستة حسب نوع الحقيبة.السوستة الأكبر حجمًا تناسب الحقائب ذات الإطار الكامل حيث تكون الفتحة طويلة والأحمال أثقل؛ تناسب المقاييس الأخف نصف الإطار والحقائب الصغيرة. يعد تقليل حجم السوستة ذات الإطار الكامل أحد طرق الفشل الشائعة.
• قماش مجمعة.اللوحة المركزية التي تواجه أنابيب الإطار تلامس بشكل مستمر ويجب أن تكون مصنوعة من قماش أثقل وأكثر مقاومة للتآكل من الألواح الجانبية.
• طريقة التركيب وعدد الأشرطة.تتناسب أحزمة الفيلكرو مع التركيب العالمي والتحديثي - تستخدم منصة الأنبوب العلوي سعة 0.8 لتر ثلاثة أشرطة قابلة لتغيير موضعها، اثنان على الأنبوب العلوي وواحد على أنبوب الرأس، بحيث يمكن انزلاق الحقيبة على طول الأنبوب لتنظيف قفص الزجاجة أو الكابل. تناسب الحلقات المثبتة بمسامير الإطارات مع حوامل الملحقات وتعطي النتيجة الأكثر أمانًا والخالية من الخشخشة؛ يمكن لعلامة تجارية للدراجة ذات إطاراتها الخاصة تحديد التثبيت لأنها تتحكم في مكان تثبيت تلك الحوامل.
• منافذ الكابلاتلتوجيه سلك الشحن من بنك الطاقة أو الدينامو داخل الحقيبة إلى الوحدة الرئيسية.
• التخطيط الداخلي— مقسم أو جيب للمستندات أو فتحة للترطيب أو الدينامو.

7. تصميم بحيث لا يمكن تركيبه بشكل سيء

أحد الأجزاء التي يتم التغاضي عنها في التطوير المخصص هو التصميم ضد أخطاء المستخدم. يقوم الراكبون بشكل روتيني بإفراط في تشديد أحزمة الفيلكرو، وفي الحالات القصوى يضع ذلك قوة مدمرة على الحقيبة نفسها. يتم وضع حقيبة الإطار المجهزة بشكل صحيح بالتساوي داخل جميع الأنابيب الثلاثة مع استرخاء العمود الفقري بشكل طبيعي وطبقات اللوحة الجانبية تعمل كخطوط ناعمة - لا تمتد إلى قمم عند كل حزام.

استجابتان للتصميم: تحديد موقع الأشرطة حيث يتم دعم مسار التحميل بدلاً من المكان الذي تكون فيه اللوحة غير مدعومة، وتحديد مواضع الأشرطة الكافية بحيث يتم توزيع التوتر بدلاً من تركيزه. تعتبر تعليمات التركيب الواضحة الموجودة في الصندوق جزءًا من المنتج في هذه الفئة، تمامًا كما هي موجودة على أمتعة السيارة.

الشكل 2: يحدد العرض ما إذا كان سيتم احتكاك الركبة أم لا، وتحدد لوحة التقسيم الانتفاخ الخارجي تحت الحمل الكامل، ويحدد موضع الحزام أداء التعبئة - يتم الانتهاء من العوامل الثلاثة جميعها أثناء مرحلة التصميم.

8. المعلمات المخصصة للوظائف الأخرى

تهيمن أكياس الإطارات على جهود التطوير، لكن المواضع الأخرى تحمل معاييرها المحددة الخاصة:

• حزم السرج- السعة والطول، وسكة المقعد وواجهة تثبيت عمود المقعد، والمقوي الداخلي والبنية المضادة للتأرجح، وعدد أشرطة الضغط، وهندسة الخلوص لحجم الإطار المقصود. تم تصميم المنصة 10-14L بهيكل 420D TPU ولوحة تقوية 600D TPU على أبازيم UTX أو Duraflex، مع إغلاق علوي قابل للطي وتثبيت مزدوج على القضبان والعمود.
• أكياس المقود- قطر القضيب ومساحة السقوط، وتخفيف توجيه الكابل، وواجهة التركيب؛ تغطي منصة 7L TPU قمرة القيادة الجبلية والطرق.
• أكياس الأنبوب العلوي- تثبيت بمسامير أو حزام، جوانب صلبة، إغلاق بيد واحدة، منفذ كابل.
• حقائب ظهر لركوب الدراجات— اللوحة الخلفية وهندسة الحزام، مشمولة في دليلمشاريع تصنيع المعدات الأصلية على ظهره للماء.

منطق موضع التحميل الذي يحدد الموضع الذي يحصل على السعة الموضحة في الدليل الخاص بهالعلامات التجارية للدراجات.

9. تسلسل التطوير

• 1. التقاط موجز وهندسة— نماذج الإطارات وأحجامها، والقوالب أو الصور الفوتوغرافية المعايرة، والقدرة المستهدفة، وطريقة التركيب، والمواد، وطريقة الألوان، والعلامة التجارية، والكمية، وتاريخ الإطلاق.
• 2. تطوير النمط- تحويل القوالب إلى أنماط إنتاج، مع التدرج عبر الأحجام التي تسمح بها الهندسة.
• 3. أخذ العينات— العينات الأولى التي تم إنتاجها، والأهم من ذلك، اختبارها على الأطر الفعلية بدلاً من تقييمها على الطاولة؛ تم تأكيد مواضع الحزام والخلوص والانتفاخ تحت الحمل مع تحميل الدراجة.
• 4. المراجعة والموافقة- تم تعديل النمط، ثم تم الاحتفاظ بعينة ذهبية موقعة من كل جانب.
• 5. الإنتاج بالجملة تحت مراقبة الجودةوالتفتيش قبل الشحن.

يستغرق التطوير المخصص وقتًا أطول من تغيير اللون، وتحتاج المكونات الملحومة إلى قوالب تشكيلية خاصة بها مقتبسة بشكل منفصل، لذلك يجب مشاركة تاريخ الإطلاق عند الاستفسار. يجب على العلامات التجارية لركوب الدراجات أيضًا أن تخطط وفقًا لدورة موديل العام الخاصة بها، نظرًا لأن الملحقات المقطوعة إلى إطار يجب أن تصل مع الدراجة وليس بعدها.

يبلغ الحد الأدنى 300 قطعة لكل نموذج عبر معظم نطاق ركوب الدراجات، مع منصة الحقائب الخلفية عند 500 قطعة. عندما يمتد البرنامج إلى عدة مواضع، يكون من الأسهل جدولة النماذج التي تتقاسم نسيجًا أساسيًا والاقتباس معًا من نفس العدد المنتشر عبر مواد غير ذات صلة.

10. نطاق الدراجة

النماذج منظمة حسب النوع وليس الأولوية:

صورة	الموديل / النوع	سعة	مادة	التركيب / الميزات	صفحة المنتج
	SL-K089-A حقيبة الإطار	قطع لمواصفات المشتري	600D تي بي يو	مقاسات مخصصة تعتمد على القالب · أسود، رمادي، أخضر عسكري، بني · القدرة على 50000 قطعة/شهر	منظر
	حقيبة إطار الأنبوب العلوي	0.8 لتر · 80 جم	800D تي بي يو	ثلاثة أشرطة قابلة لتغيير موضعها · سحاب مقاوم للماء · تصنيف المطر والرذاذ	منظر
	SL-K022 حقيبة السرج	10-14 لتر	420D TPU + 600D TPU معزز	قضبان المقعد + عمود المقعد · الجزء العلوي المتدحرج · IPX6–7 · أبازيم UTX/Duraflex	منظر
	حقيبة المقود SL-K060B	7 لتر	تي بي يو	جبل قمرة القيادة · الجبل والطريق · أسود، رمادي	منظر
	SL-K088-A حقيبة مقعد	20 × 9.5 × 5 سم	600D تي بي يو	تحت السرج · أربعة ألوان مخزنة	منظر
	K055 حقيبة تحت المقعد	22.5 × 10.5 × 7 سم	600D تي بي يو	تحت السرج · BSCI / ISO	منظر
	SL-K1102-A حقيبة الذيل	30 × 17.5 × 56 سم	نسيج مقاوم للماء مطلي	جبل الرف الخلفي · موك 500 جهاز كمبيوتر شخصى	منظر
	حقيبة ظهر للركاب SL-E980	22 لتر	600D مادة TPU	غطاء قابل للطي · IPX6 · حافظة كمبيوتر محمول قابلة للفصل، خيارات مقاس 13 بوصة/14 بوصة/15.6 بوصة · تدفق هواء خلفي ثلاثي الأبعاد من خلات فينيل الإيثيل (EVA)	منظر
	حقيبة ظهر لركوب الدراجات SL-E144	15 لتر	تي بي يو	ظهر عائم جيد التهوية · IPX6 · 0.85 كجم	منظر
	حقيبة ظهر للركاب SL-E216	20 لتر	420D TPU صفح	IPX6 · جيب أمامي مقاوم للماء · شبكة هوائية خلفية من مادة EVA · عاكسة	منظر

الفئات الكاملة تجلس تحتهاأكياس مقاومة للماء, حقائب الظهر الجافة، وأكياس جافة. يتم تغطية خيارات المواد فيدليل مادة TPUونطاق العلامة التجارية في دليلأكياس جافة مخصصة.

11. مراقبة الجودة

تقوم كل دفعة بتشغيل IQC على القماش الوارد، والسحابات، والأبازيم، والنسيج؛ IPQC على اللحامات، وكثافة الغرز والتوتر، وبناء نقطة التثبيت قيد التشغيل، بما في ذلك اختبارات التقشير على عينات اللحام عند بداية التشغيل؛ وOQC مع أخذ عينات AQL، واختبار غمر الدُفعات، وفحوصات الأبعاد مقابل النموذج المعتمد، ومقارنة العينة الذهبية الموقعة. التحكم في الأبعاد مهم هنا أكثر من معظم الفئات، لأن كيس الإطار الذي يبعد بضعة ملليمترات عن النمط لم يعد يناسب الإطار الذي تم قطعه من أجله. تستهدف دورات الأحمال التي تزيد عن 1500 دورة الأشرطة والمثبتات، إلى جانب قوة الشد والترابط، ومقاومة الاحتكاك، وثبات اللون، واختلاف اللون. يمكن مشاهدة إجراءات فحص العميل الكاملة - إخراج العلبة، والاستخلاص بالتفريغ، والراحة الثابتة لمدة 24 ساعة، وتحديد تسرب الهواء - بشكل كامل، مع توفر فحص SGS أو QIMA. يتم تحديد المعايير فيمعايير مراقبة الجودة لإنتاج مقاوم للماء.

12. الأسئلة الشائعة

س: ماذا تحتاج منا لتطوير حقيبة الإطار؟
ج: هندسة الإطار - إما قوالب مادية تم رسمها من المثلث الأمامي أو صور فوتوغرافية تمت معايرتها باستخدام مسطرة في مستوى الإطار - بالإضافة إلى نماذج الإطار وأحجامه المطلوب تغطيتها. قم بالتقاط حوامل قفص الزجاجات، ومحطات الكابلات، ومشابك derailleur، وأشرطة أي حقيبة أخرى ستشارك الإطار.

س: كم عدد الأنماط التي سيحتاجها برنامجنا؟
ج: نموذج واحد لكل إطار لكل حجم للحقائب ذات الإطار الكامل، لذا فإن الكتالوج المكون من ثلاثة نماذج بأربعة أحجام هو عبارة عن تطوير من اثني عشر نمطًا. يعد التصنيف عبر مجموعة الإطار وتقديم حقيبة نصف الإطار، التي تتحمل قدرًا أكبر من التنوع الهندسي، طريقتين للحفاظ على هذا العد التنازلي.

س: ما هو العرض الذي يجب أن تكون عليه حقيبة الإطار؟
ج: بالقدر الذي يسمح به نوع الإطار دون الالتقاء بركبتي الراكب. تسمح الإطارات الجبلية بمزيد من العرض، وتحتاج إطارات الحصى والطرق إلى ملف تعريف أضيق، ويغطي الإصدار المدبب بالإضافة إلى الإصدار النحيف وقفتي الراكب. حدد حاجزًا داخليًا للأكياس الأكبر حجمًا، نظرًا لأن الحقيبة المعبأة تنتفخ على نطاق أوسع من عرضها الاسمي.

س: أشرطة الفيلكرو أو التثبيت بمسامير؟
ج: شريط فيلكرو للتركيب الشامل والتحديثي؛ يتم تثبيته بمسامير للحصول على نتيجة أكثر أمانًا وخالية من الخشخشة حيث يحتوي الإطار على حوامل ملحقة. يمكن لعلامة تجارية للدراجات تعمل على تطوير ملحقات للإطارات الخاصة بها تحديد التثبيت لأنها تتحكم في مكان تثبيت هذه التركيبات.

س: هل يمكن الموافقة على العينة الأولى من الصور الفوتوغرافية؟
ج: لا ينبغي. يجب أن يتم اختبار حقائب الدراجة على الإطار الفعلي وتقييم تحميلها - حيث تكشف مواضع الحزام وخلوص الأنبوب والانتفاخ تحت الحمل عن نفسها فقط على الدراجة. قم ببناء ذلك في جولة أخذ العينات بدلاً من التعامل معها كإجراء شكلي.

س: كيف يجب أن نخطط للجدول الزمني؟
ج: حوالي عام الطراز الخاص بك. يجب إطلاق قطع الملحقات لإطار معين باستخدام الدراجة، لذا اعمل بشكل عكسي من ذلك التاريخ من خلال الإنتاج الضخم، وأخذ العينات والمراجعة، وتطوير الأنماط، والتقاط الأشكال الهندسية - ومشاركة تاريخ الإطلاق عند الاستفسار حتى يمكن جدولة الأدوات وأخذ العينات وفقًا لها.
