تبدو الحقائب الجافة الترفيهية والحقائب الجافة التكتيكية متطابقة تقريبًا على صفحة المنتج. نفس الشكل الأساسي، ونفس اللون الأسود، وغالبًا ما تكون نفس المطالبات المقاومة للماء. المتطلبات الهندسية وراء هذه المطالبات - وما يحدث عندما لا يتم الوفاء بها - هي حيث تنتهي المقارنة.
عندما تكون الحمولة عبارة عن راديو مشفر بقيمة 15000 دولار، أو مجموعة أدوات الصدمات الخاصة بالفريق، أو جهاز الاتصال الوحيد عبر الأقمار الصناعية الذي تحمله وحدة الإنقاذ إلى المناطق النائية، فإن فشل التماس أو الإغلاق المخترق لا يعد مطالبة ضمان. إنه فشل تشغيلي له عواقب ليس لها عملية إرجاع. ويعمل مسؤولو المشتريات الذين يزودون هذه التطبيقات بمعايير مخاطر مختلفة عن المشترين التجاريين الخارجيين، ويجب أن تعكس مواصفات البناء ذلك.
يغطي هذا المستند التقني ثلاثة سيناريوهات حيث يؤدي إنشاء الأكياس الجافة التجارية القياسية إلى إخفاقات يمكن التنبؤ بها في الظروف التكتيكية وظروف البحث والإنقاذ - والمواصفات الهندسية التي تمنع حدوثها.
السيناريو 1: الإدراج البحري البرمائي – نظام الإغلاق باعتباره نقطة ضعف تكتيكية
أثناء إدخال RHIB في الأمواج الكثيفة، يحمل متخصص الاتصالات جهازًا لاسلكيًا مشفرًا في حقيبة PVC قابلة للطي يتم الحصول عليها من خلال قناة تجارية قياسية. تلبي الحقيبة المواصفات الأساسية المقاومة للماء للوحدة. عند الاقتراب، يؤدي تأثير الموجة إلى تغيير الياقة القابلة للطي. ينكسر الختم. تصل المياه المالحة إلى الأجهزة الإلكترونية. يفقد الفريق الاتصالات عند نقطة الإدراج.
الفشل ليس خطأ المشغل بأي معنى ذي معنى. تعمل عمليات الإغلاق القابلة للطي بشكل موثوق عندما يكون لدى المشغل يدين حرتين، ولحظة لتنفيذ تسلسل الطي بشكل صحيح، والتحكم الدقيق في المحرك لتطبيق شد متساوي عبر الياقة قبل الالتواء. إن إدخال الأمواج في المجموعة الكاملة، في الظلام، وتحت ضغط الوقت، يلغي كل هذه الشروط الثلاثة في وقت واحد. يفترض تصميم الإغلاق سياقًا تشغيليًا غير موجود في اللحظة التي تحتاج فيها الحقيبة فعليًا إلى الغلق.
هذا هو التمييز المهم بالنسبة للمشتريات التكتيكية: الإغلاق الذي يعمل في ظل ظروف خاضعة للرقابة ولكنه يتدهور تحت الضغط هو مسؤولية وليس مواصفات. يخلق PVC كمادة صدفية مشكلة ثانوية في البيئات البحرية. إن التعرض الممتد للمياه المالحة، والتحميل للأشعة فوق البنفسجية، والمرن الميكانيكي المتكرر يؤدي إلى تدهور الملدنات التي تمنح PVC مرونته. المادة التي تم أداؤها بشكل مناسب في بداية دورة النشر تتصرف بشكل مختلف بعد ثلاثة أشهر من الاستخدام الميداني. بالنسبة للمعدات التي تحمل إلكترونيات لا يمكن استبدالها، فإن نافذة التدهور هذه غير مقبولة.
معيار البناء: إغلاق ميكانيكي محكم والتحقق من صحة 1.0 بار

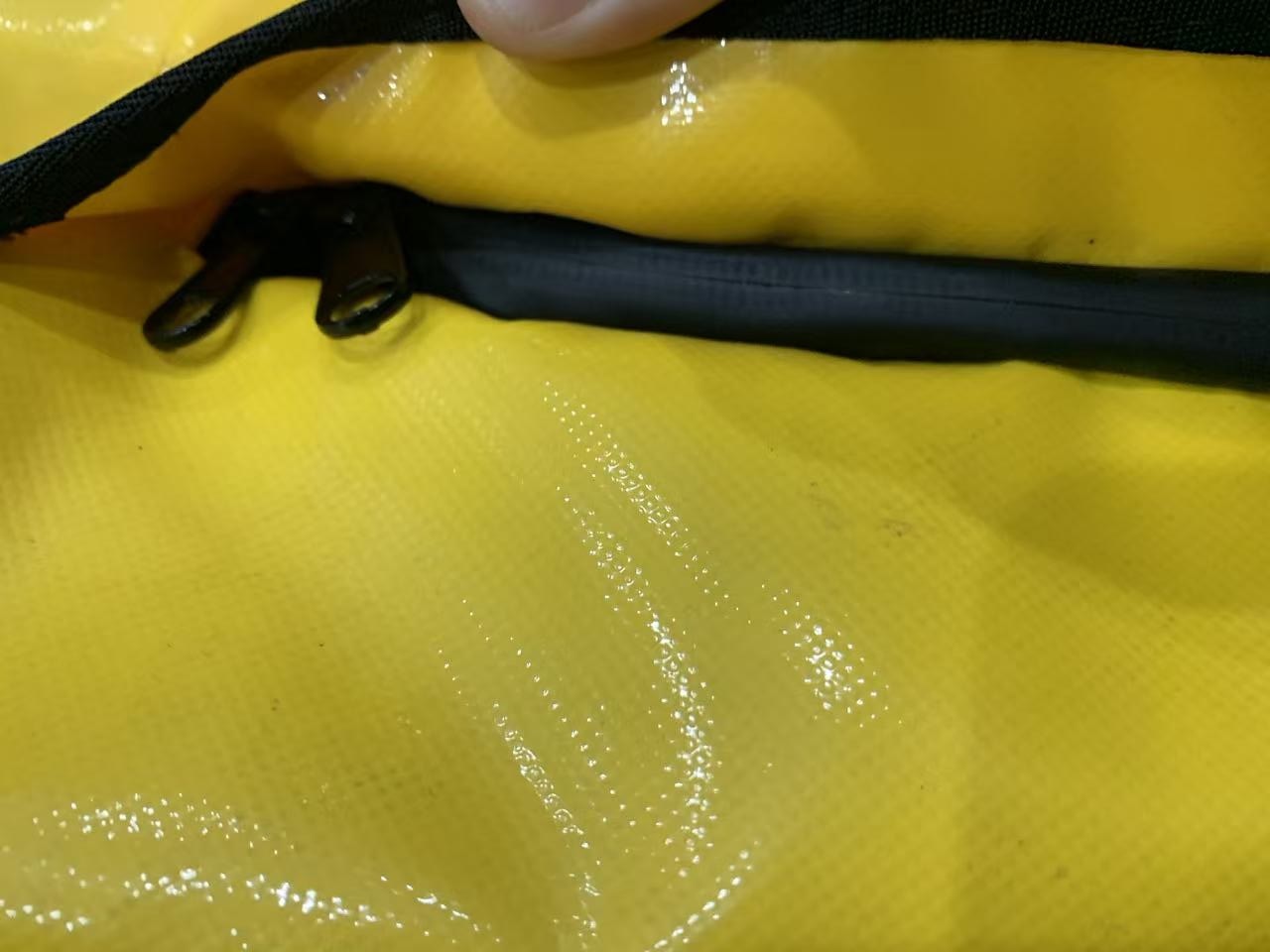

تعمل أنظمة السحاب المحكم على التخلص من متغير تنفيذ المشغل. تعمل عمليات الإغلاق هذه - باستخدام مسارات بوليمر مقذوفة تتشابك ميكانيكيًا عند تعشيقها - على إنشاء ختم محكم كوظيفة لتصميم الإغلاق بدلاً من جودة تقنية المشغل. لا توجد حالة مغلقة جزئيا. السحاب إما أن يكون مغلقًا ومحكم الإغلاق، أو أنه غير مغلق. تحت تأثير الأمواج، أو ضغط الأمواج، أو الغمر غير المتحكم فيه، لا يتحرك الختم لأنه لا يتم تثبيته في مكانه عن طريق شد القماش المطوي.
بالإضافة إلى طبقات ملحومة بتردد 27.12 ميجا هرتز في جميع أنحاء جسم الحقيبة، تحمل هذه البنية 1.0 بار من الضغط الهيدروستاتيكي الداخلي دون انبعاث فقاعات صغيرة في أي نقطة. يعادل الضغط الواحد ضغطًا لعمود مائي يبلغ ارتفاعه 10 أمتار، وهو أعلى بكثير من الأحمال الديناميكية لتأثير الأمواج ويكفي للغمر المتعمد في الأعماق التشغيلية. نفس البناء الذي ينجو من الغمر ينجو أيضًا من استخدامه كجهاز تعويم للطوارئ: مناطق اللحام المندمجة جزيئيًا لا تنفجر تحت الضغط الداخلي لأنه لا يوجد انقطاع هيكلي لبدء الفشل.
يجب أن يتم اختبار الضغط على وحدات السوستة لهذه التطبيقات بشكل فردي كمكونات واردة قبل بدء الإنتاج. يمكن أن تبدو مجموعتان من السحابات من نفس المورد متطابقتين وتؤديان بشكل مختلف تحت الضغط؛ يظهر الاختلاف فقط في ظل ظروف الاختبار، وليس الفحص البصري. يعد الاختبار الوارد لكل وحدة هو البوابة الوحيدة الموثوقة.
السيناريو 2: استخراج SAR في جبال الألب - فشل PVC في ظروف التشغيل تحت الصفر
يعمل فريق البحث والإنقاذ في جبال الألب على انتشال الضحايا في ظروف عاصفة ثلجية عند -20 درجة مئوية. يحتاج المسعف إلى مجموعة الصدمات من كيس جاف من مادة PVC. كانت الحقيبة في البرد لساعات. إن مادة PVC التي كانت مرنة في منطقة التدريج أصبحت الآن صلبة. عندما يستخدم المسعف القوة لفتح الكيس، تنكسر القشرة الخارجية على طول خط الطي. تتعرض مجموعة الصدمات للعاصفة الثلجية. الحقيبة لم تعد وظيفية.
لا يعد التكسير البارد للـ PVC عيبًا في المنتج أو فشلًا في مراقبة الجودة، بل هو سلوك مادة يمكن التنبؤ به وتعترف به أوراق مواصفات PVC. إن الملدنات التي تمنح PVC المرونة في درجات الحرارة المحيطة تنتقل من مصفوفة البوليمر تدريجيًا، وهي عملية يتم تسريعها عن طريق التعرض للأشعة فوق البنفسجية والتدوير الحراري المتكرر. أقل من -10 درجة مئوية تقريبًا، تزداد صلابة PVC بشكل ملحوظ. تحت درجة حرارة 20 درجة مئوية، يمكن أن تنكسر المادة تحت نوع الضغط المرن الذي تنتجه المعالجة الميدانية بشكل روتيني. تعمل عمليات Alpine SAR في درجات الحرارة هذه كأمر طبيعي، وليس كحالة متطرفة.
مشكلة الوصول تعمل بالتوازي. عند -20 درجة مئوية في ظروف العاصفة الثلجية، يرتدي المسعف قفازات البعثة أو قفازات سميكة معزولة. يتم تقليل التحكم الدقيق في المحركات بشكل كبير. يتطلب الإغلاق القابل للطي طيًا متساويًا عبر عرض الياقة بالكامل، وشد ثابت للإبزيم، ويدان حرتان للعمل بشكل صحيح. في ظل هذه الظروف، يصبح الإغلاق الذي يستغرق خمس عشرة ثانية هو الإغلاق الذي يستغرق ستين ثانية - أو يفشل في الإغلاق بشكل موثوق عند إعادة الإغلاق بعد استخراج المجموعة. بالنسبة للوصول الطبي في حالات الطوارئ، فإن هذه الفجوة في الوقت والموثوقية مهمة.
معيار البناء: مادة TPU للطقس البارد وإمكانية الوصول باليد بالقفازات
يحافظ النايلون المطلي بمادة TPU بكثافة 840-Denier على المرونة الكاملة حتى -30 درجة مئوية لأن خصائصه المرنة هيكلية وليست معتمدة على الملدنات. لا تغير المادة السلوك بشكل مفيد عبر نطاق درجات الحرارة لعمليات SAR في جبال الألب. تعمل خطوط الطي التي تنثني دون أن تتشقق في الصيف بشكل مماثل في ظروف العاصفة الثلجية. نقاط توصيل الأجهزة التي تظل تحت الحمل في الطقس الدافئ تظل تحت نفس الحمل عند -20 درجة مئوية.
يعالج عدد المنكر 840D ظروف التآكل الخاصة بأعمال SAR في جبال الألب على وجه التحديد. تنتج الأسطح الجرانيتية، والوجوه الصخرية المغطاة بالجليد، وحواف الأشرطة، وأجهزة الهبوط جميعها ضغوطًا تلامسية بحيث لا تبقى الأقمشة ذات الدنير المنخفض سليمة. يحمل فريق جبال الألب مجموعة واحدة من المعدات إلى التضاريس حيث لا يتوفر بديل؛ يجب أن تتعامل مواصفات المواد مع مجموعة كاملة من ظروف الاتصال دون الحاجة إلى التدخل.
يعمل الوصول إلى السحاب المحكم بفتحة واسعة مع مقبض سحب على شكل حرف T على حل مشكلة تشغيل اليد بالقفاز مباشرةً. يوفر شريط T سطحًا مناسبًا للقبضة مناسبًا للقفازات السميكة المعزولة عند السحب بيد واحدة. يفتح السحاب ويغلق بحركة واحدة في كل اتجاه - بدون تسلسل طي، بدون تعديل للشد، بدون الحاجة إلى استخدام اليدين. الوصول الطبي يستغرق ثواني. إعادة الختم بعد الاستخراج تستغرق ثواني. يتم الحفاظ على الختم المحكم بغض النظر عن مدى سرعة أو قوة الإغلاق.
السيناريو 3: العمليات الليلية - توقيع الأجهزة وفشل الحاملة
يقوم مقاول عسكري بتسليم مجموعة إنتاجية من الأكياس الجافة التكتيكية وفقًا للمواصفات. المواصفات دعت إلى اللون الأسود، والحقائب سوداء. أثناء مراجعة مجموعة ما قبل النشر بموجب NVGs، اكتشف مسؤول المشتريات أن أجهزة الحلقة D مصنوعة من الفولاذ المصقول، وأسطح الإبزيم مصنوعة من بوليمر شبه لامع، وألسنة السحب بها طلاء منخفض اللمعان لا يزال ينتج انعكاسًا يمكن اكتشافه تحت إضاءة الأشعة تحت الحمراء. الحقائب تفشل في القبول التشغيلي.
يعد نمط الفشل هذا شائعًا بدرجة كافية بحيث يكون له سبب ثابت: تمت كتابة مواصفات الشراء من قبل أشخاص لم يسبق لهم العمل تحت الرؤية الليلية، وبالتالي فإن متطلبات التوافق مع NVG التي تعتبر طبيعة ثانية للمشغلين لم تدخل أبدًا في المواصفات المكتوبة. تم تحديد الأجهزة التجارية الخارجية من أجل المتانة والفعالية من حيث التكلفة. تعتبر الحلقات على شكل حرف D المصقولة المصنوعة من الفولاذ المقاوم للصدأ وأبازيم البوليمر شبه اللامعة اختيارات ممتازة لتلك المعايير. وهي غير متوافقة مع العمليات الليلية التكتيكية، ولن ينحرف أي مصنع عن الأجهزة التجارية القياسية ما لم تتطلب المواصفات صراحةً بدائل غير عاكسة.
يعد فشل الحاملة مشكلة منفصلة ومستقلة. هيكل الحقيبة الجافة التجارية القياسية يخيط أحزمة الكتف ويحمل المقابض مباشرة من خلال غشاء الغلاف المقاوم للماء. وهذا يخلق مشكلتين متزامنتين: ثقوب الإبرة من خلال الطبقة المقاومة للماء عند نقطة التعلق، وتركيز الضغط على عدد صغير من نقاط الغرز عند تطبيق الحمل. تحت وطأة وزن المعدات التكتيكية المحملة - الذخيرة والبطاريات ومعدات الاتصالات والمياه - تعد نقاط التعلق هذه أول موقع فشل هيكلي. ينفصل الحزام عن جسم الحقيبة تحت الحمل، عادةً في اللحظة التي لا يكون لدى المشغل فرصة للتعامل معها.
معيار البناء: الأجهزة غير العاكسة ونقاط التثبيت الملحومة بالترددات اللاسلكية
مواصفات الأجهزة غير العاكسة للتطبيقات التكتيكية تعني حلقات على شكل حرف D مصنوعة من الألومنيوم المؤكسد غير اللامع أو الفولاذ الأسود كيميائيًا، وأبازيم بوليمر مسطحة داكنة من موردين مثل ITW Nexus، ولا توجد أسطح مرآوية في أي مكان على المنتج المجمع. عندما تكون هناك حاجة إلى علامات تجارية أو علامات تعريف، تحل الأحبار الممتصة للأشعة تحت الحمراء أو الزخرفة العمياء محل الخيوط العاكسة أو الطباعة القياسية. يجب أن تظهر هذه المواصفات بشكل واضح في ملخص المنتج ويجب التحقق منها في عينات الإنتاج بموجب فحص مكافئ NVG - لا يؤكد الفحص البصري النهاري للمنتج غير اللامع توافق IR.

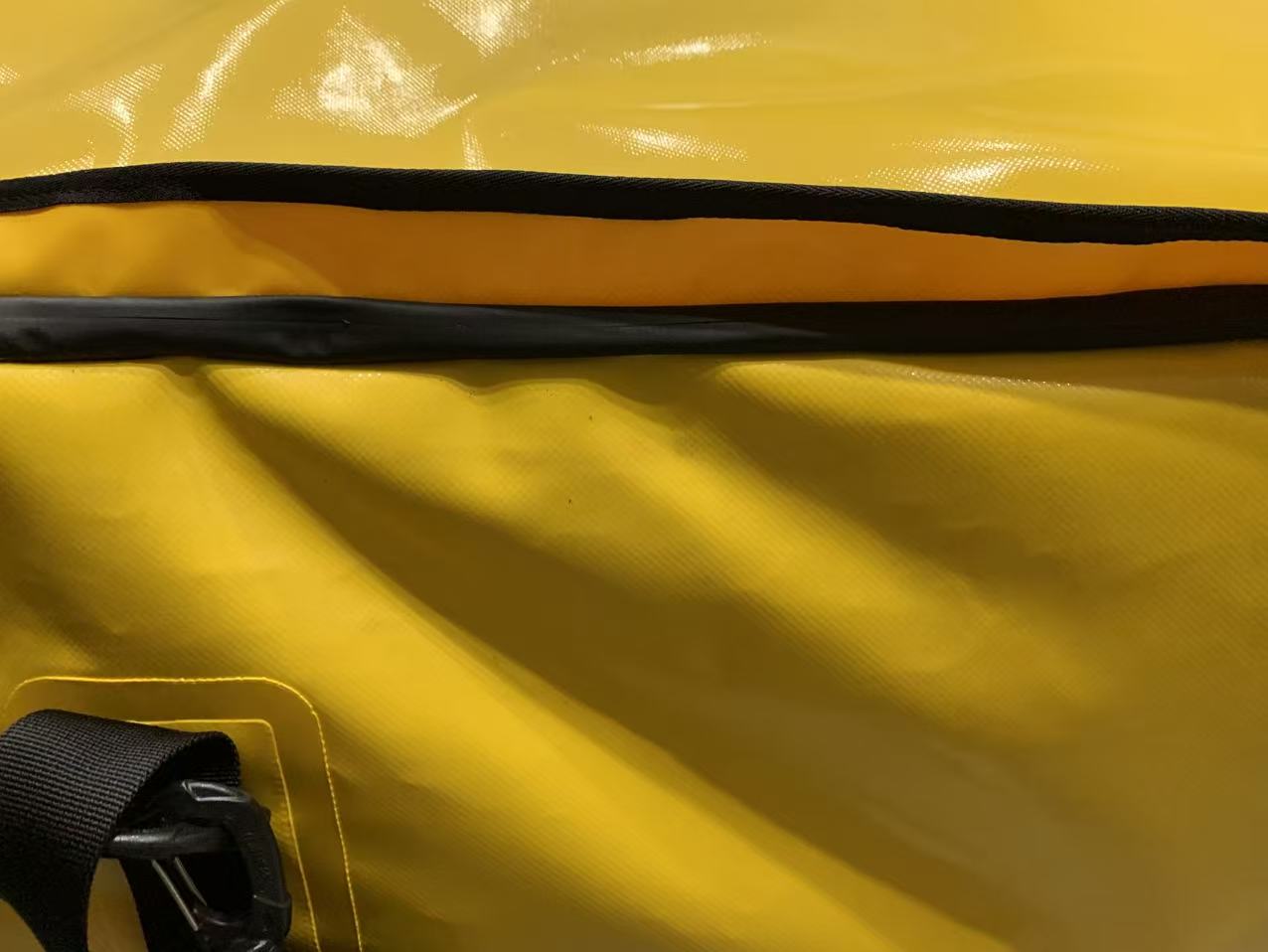

تحل رقع تثبيت TPU الملحومة بتردد الراديو محل جميع ملحقات الأجهزة المخيطة على نقاط الحمل. العملية: رقعة معززة من النايلون المطلي بمادة TPU، بحجم مناسب لتوزيع الحمل المتوقع عبر مساحة سطحية كافية، ملحومة بالتردد الراديوي (RF) على الجزء الخارجي من الحقيبة في كل موقع لتوصيل الأجهزة. حلقات على شكل حرف D، وحلقات المقبض، ونقاط ربط MOLLE يتم ربطها بالرقعة. لا يتم ثقب غشاء القشرة الأساسي أبدًا. في ظل اختبار الحمل المدمر، تفشل الأجهزة أو الحزام قبل رابطة اللحام من التصحيح إلى الغلاف - نقطة الارتباط ليست هي الوصلة الهيكلية الضعيفة.
يتبع تكامل حزام MOLLE نفس المنطق: قنوات ملحومة بتردد الراديو على السطح الخارجي بدلاً من المرفقات المخيطة التي تخلق مسارات تسرب عبر الغلاف. تقبل الحقيبة ملحقات MILSPEC القياسية دون الحصول على ثقوب الغشاء التي تتطلبها ملحقات MOLLE المخيطة.
ما الذي يتطلبه الشراء التكتيكي فعليًا؟شريك تصنيع المعدات الأصلية
تشترك السيناريوهات الثلاثة المذكورة أعلاه في وضع فشل الشراء المشترك: تم تطبيق المواصفات التي كانت كافية للتطبيقات التجارية الخارجية على سياق تكتيكي أو سياق SAR حيث تكون أوضاع الفشل المختلفة مهمة. لقد عمل البناء بشكل جيد بما يكفي لاجتياز المواصفات المكتوبة وفشل في الاستخدام الميداني لأن المواصفات المكتوبة لم تعكس ما تطلبه البيئة التشغيلية فعليًا.
يتطلب منع ذلك مواصفات الشراء التي تم إنشاؤها من السيناريوهات التشغيلية وليس من كتالوجات المنتجات التجارية. المواصفات الهندسية التي تتناول هذه السيناريوهات الثلاثة —1.0 شريط التحقق الهيدروستاتيكيمع عمليات إغلاق ميكانيكية محكمة الإغلاق، و840D TPU مع اختبار مرن موثق لدرجة الحرارة الباردة، وبقع التثبيت الحاملة الملحومة بتردد الراديو، والأجهزة غير العاكسة التي تم التحقق من NVG - كلها محددة وقابلة للاختبار والتوثيق. فهي تنتمي إلى أمر الشراء، وليس إلى تقرير ما بعد الإجراء.
عند تقييم شركاء OEM للأكياس الجافة التكتيكية أو SAR، تكون الأسئلة التفاضلية هي: هل يتم اختبار ضغط وحدات السحاب بشكل فردي أو عن طريق أخذ عينات دفعة؟ ما هي درجة الحرارة التي يتم التحقق من صحة مواصفات TPU المرنة لها، وكيف يتم التحقق من صحة ذلك على دفعات المواد الواردة بدلاً من افتراضها من ورقة بيانات المورد؟ هل يمكنهم إنتاج بيانات اختبار قوة السحب لرقع التثبيت الملحومة بالتردد الراديوي من عينات الإنتاج؟ هل يقومون بتخزين أجهزة تكتيكية غير عاكسة كعنصر قياسي في الكتالوج، أم أنها مكون طلب خاص له آثار على المهلة الزمنية؟ لدى الشركة المصنعة التي تتمتع بقدرات حقيقية في هذه الفئة إجابات تشغيلية مباشرة على كل هذه الأسئلة.
الأسئلة المتداولة
س: لماذا تُفضل السوستة المحكمة الإغلاق على السحابات القابلة للطي للحقائب الجافة التكتيكية؟
ج: على الرغم من أن الأسطح المتدحرجة فعالة للاستخدام العام، إلا أنها عرضة للخطأ البشري - إذا لم يتم لفها بإحكام وبشكل متماثل، فإنها يمكن أن تتسرب عند غمرها بالكامل. توفر السحابات محكمة الغلق ختمًا ميكانيكيًا مطلقًا ومضمونًا مطلوبًا لحماية الأجهزة الإلكترونية عالية القيمة أثناء عمليات الإدخال البرمائية.
س: هل يمكن للأكياس الجافة المصنوعة من مادة TPU أن تتحمل درجات الحرارة المتجمدة دون أن تتشقق؟
ج: نعم، يحافظ البولي يوريثين الحراري الممتاز (TPU) على مرونته المرنةبيئات الطقس البارد الشديد، على عكس PVC، الذي يصبح هشًا وعرضة للكسر أو التصدع عند التعامل معه في درجات حرارة تحت الصفر.
س: كيف يعمل اللحام RF على تحسين قدرة تحمل حقيبة الظهر العسكرية؟
ج: بدلاً من خياطة الأشرطة الثقيلة مباشرة من خلال النسيج المقاوم للماء (مما يؤدي إلى حدوث ثقوب ونقاط ضعف)، يقوم اللحام بالترددات اللاسلكية بدمج ألواح تثبيت سميكة من مادة TPU في الجزء الخارجي للحقيبة. يؤدي هذا إلى توزيع وزن الذخيرة الثقيلة أو البطاريات عبر منطقة أوسع دون اختراق الغشاء المضاد للماء.
