أكياس سطح السفينة الهندسية ذات الدرجة البحرية: التحلل المائي للمياه المالحة وأحمال القص الديناميكية

يبدو ربط حقيبة جافة بقوارب الكاياك أو سطح SUP أمرًا بسيطًا. إن الحصول على شريك OEM قادر على تصنيع حقيبة سطح السفينة التي تنجو من موسم التعرض للمياه المالحة وارتفاع موجة الفئة الرابعة يمثل مشكلة في هندسة المواد. معظم الأكياس الجافة التجارية لا تتسرب من الإغلاق الرئيسي. فهي تفشل عند نقاط التثبيت، أو تتفكك المادة نفسها تحت الأشعة فوق البنفسجية.

لمدراء مصادر المعدات البحرية والتكتيكية، تحديد حقيبة السطح يعني التخطيط للتأثير الديناميكي، وليس فقط العزل المائي الثابت. تعتبر الحقيبة المثبتة على سطح السفينة مكونًا هيكليًا للسفينة التي تمتص طاقة الأمواج. إذا كان شريكك في التصنيع يتعامل معها كحقيبة ظهر عامة، فإن معدل الفشل في الميدان سيكون كارثيًا.

واقع التصفيح: المياه المالحة وأستم G154

البيئة البحرية معادية للبوليمرات المرنة. الأشعة فوق البنفسجية تسرع انهيار الملدنات. المياه المالحة تدفع التحلل المائي. هذا المزيج يدمر PVC العام والبوليستر TPU القياسي.

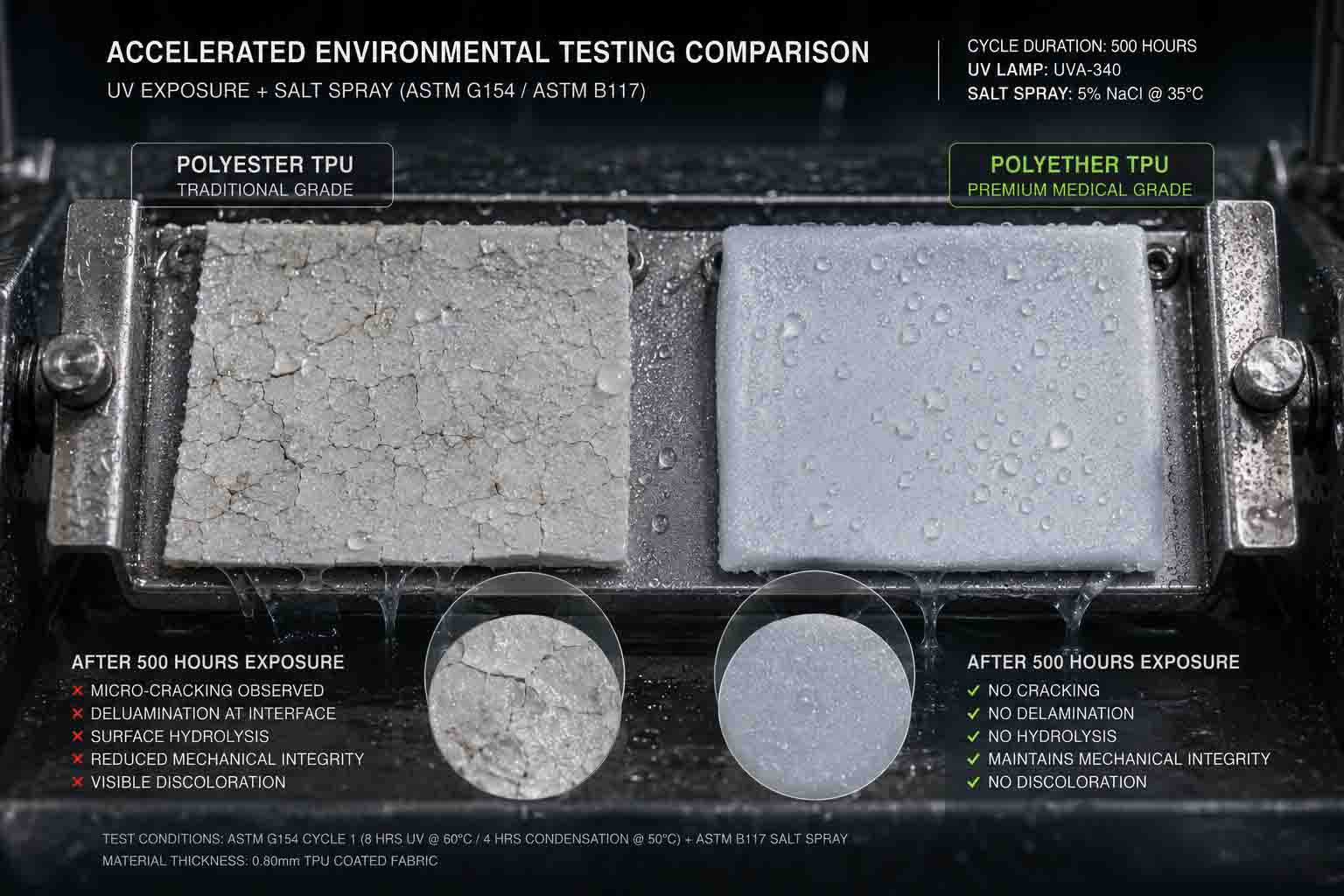

في الأكياس الجافة المخصصة للمستهلكين، تبدو المادة قوية على أرضية صالة العرض. تحت التعرض المستمر لأشعة الشمس ورذاذ الملح، يتقصف بوليستر TPU. تتشكل الشقوق الصغيرة على طول نقاط الثني. في غضون 90 يومًا من الاستخدام البحري المكثف، ينفصل الحاجز المقاوم للماء عن النسيج الأساسي. الحقيبة لا تتسرب فقط؛ يلقي طلاءه.

يتطلب الإنتاج من الدرجة البحرية مادة TPU القائمة على البولي إيثر. لكن تحديد عائلة البوليمر لا يكفي. يجب التحقق من صحة المواد ضدأستم G154(الممارسة القياسية لتشغيل جهاز مصابيح الفلورسنت فوق البنفسجية للتعرض للمواد غير المعدنية). إذا لم يتمكن المصنع من توفير بيانات الطقس السريعة التي تثبت احتفاظ مادة TPU بقوة الشد بعد 500 ساعة من التعرض الدوري للأشعة فوق البنفسجية والتكثيف، فأنت تشتري منتجًا يمكن التخلص منه.

ثغرة نقطة الارتكاز: أحمال القص الديناميكية

عندما تصطدم أمواج المحيط السريعة أو الثقيلة من الدرجة الرابعة فوق سطح قوارب الكاياك، فإن الحقيبة المحملة سعة 20 لترًا تخلق قوة قص ديناميكية هائلة. تنتقل هذه القوة مباشرة إلى الحلقات على شكل حرف D أو ألسنة الرموش الملحومة بالتردد الراديوي التي تثبت الحقيبة على سطح السفينة.

هذا هو المكان التجاريتصنيع المعدات التكتيكية والخارجيةفشل. سيقوم المصنع بتحسين معلمات اللحام عالية التردد (HF) للطبقات المستقيمة. لكن لحام شريط رموش سميك متعدد الطبقات بالجزء الخارجي للحقيبة يتطلب إعدادًا مختلفًا تمامًا للأدوات وملف تعريف الوقت المحدد.

إذا كان وقت بقاء اللحام عالي التردد على علامة الرموش متوقفًا بمقدار 0.3 ثانية، فسيبدو اللحام ثابتًا لمفتشي ضمان الجودة البصري. في الميدان، عندما تؤثر موجة بوزن 50 رطلاً على الحقيبة، فإن الحمل الديناميكي يقشر الرقعة مباشرة من القماش الأساسي، مما يكشف النسيج العاري تحتها. سلامة التماس الرئيسي ليست ذات صلة إذا أحدثت نقاط التثبيت ثقبًا في جانب الحقيبة.

ما وراء الاختبار الثابت: ارتفاع الضغط اللحظي

اختبارات الغمر الساكنة خادعة. إن خفض الكيس بلطف إلى خزان ضغط 1.0 بار يثبت أن الدرزات تحتفظ بالهواء. إنه لا يحاكي قوارب الكاياك التي تتدحرج في الأمواج الثقيلة.

تولد الموجة التي تصطدم مباشرة بنظام الإغلاق ارتفاعات ضغط هيدروستاتيكي لحظية تتجاوز بكثير معدلات العمق الثابت. نظام الإغلاق - سواء كان عبارة عن سطح متدحرج مصمم بدقة مع أدوات تقوية أوسحاب محكم يستخدم في معدات رالي الدراجات النارية القصوى- يجب أن تكون مصممة لتشتيت ضغط التأثير. يتصرف الماء الذي يتم دفعه إلى الطية بسرعة عالية بشكل مختلف عن الماء الذي يستريح على خط التماس. يتطلب انحراف التأثير صلابة هيكلية عند نقطة الإغلاق، وليس فقط مادة محكمة الغلق.

عملية تدقيق المصادر

يتطلب تقييم الشركة المصنّعة للمعدات الأصلية (OEM) لأكياس سطح السفينة من الدرجة البحرية الاطلاع على كتيبات التسويق. عندما تمشي على أرضية المصنع، فإن الفحص البصري للطبقات يعد مضيعة للوقت. اطرح على قائد الهندسة هذه الأسئلة المحددة:

• أرني بيانات قوة التقشير الخاصة بآلة الاختبار العالمية (UTM) الخاصة برقعات الحلقة D الملحومة بالتردد الراديوي. ما هو فشل الحمل الذروة في نيوتن؟
• كيف يمكنك ضبط درجة حرارة وضغط أدوات اللحام ذات التردد العالي عند ربط شريط رمش صلب مقاس 3 مم بقشرة TPU مقاس 0.6 مم؟
• قم بتوفير سجلات ASTM G154 لتحلل الأشعة فوق البنفسجية والمياه المالحة لهذه الدفعة المحددة من مادة البولي إيثر تي بي يو.

إذا استجاب المصنع بالإشارة إلى خزان مياه ثابت عام 1.0 بار، فإنه يقوم بتصنيع ألعاب البلياردو. إنهم لا يصنعون معدات النجاة البحرية.
